Kapacitet reona izvoda

Komanda: Kapacitet reona izvoda
Meni putanja: Reoni > Kapacitet reona izvoda
Ikonica:
Funkcionalni opis: Komanda omogućava statistički pregled kapaciteta izvoda, tipova objekata i vrsti korisničkih priključaka.

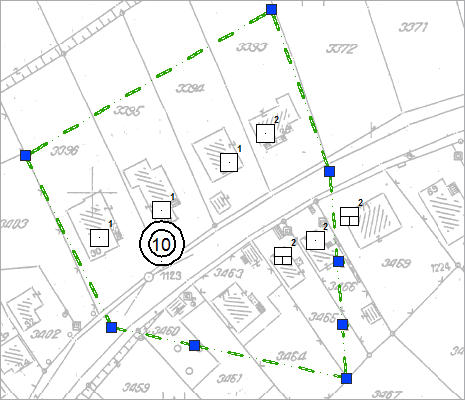

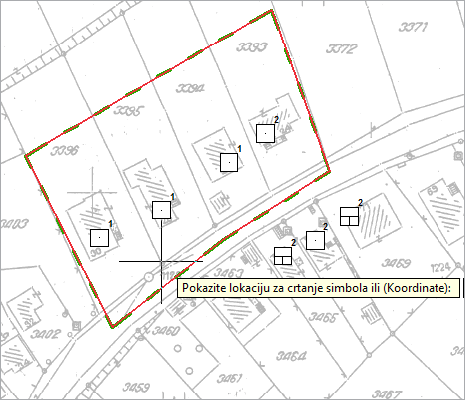

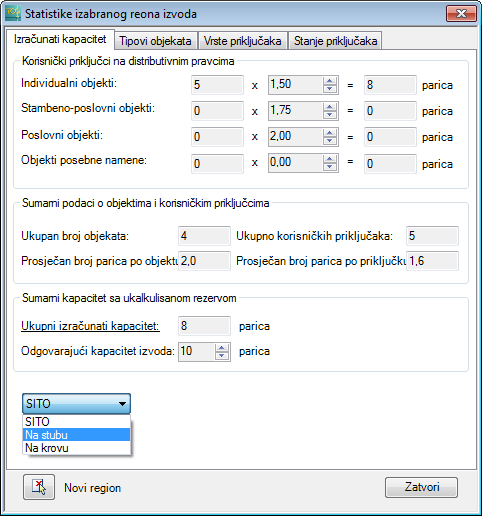

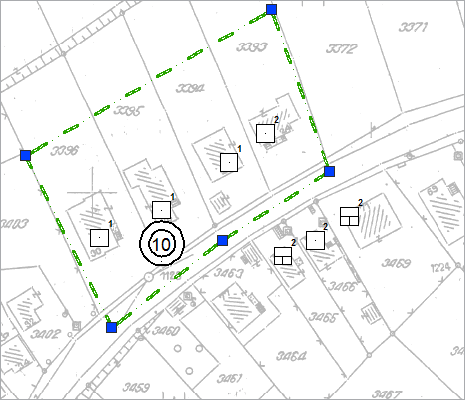

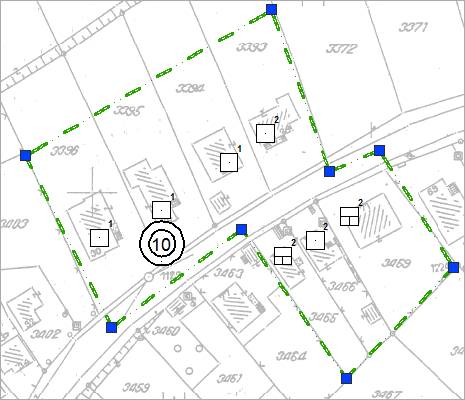

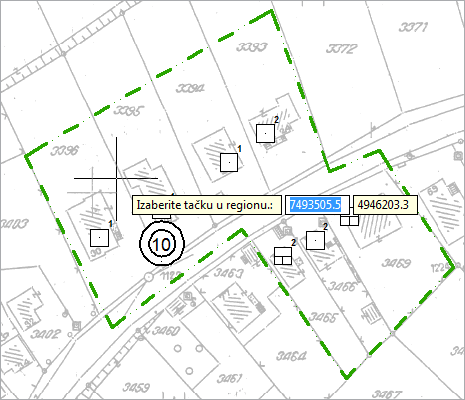

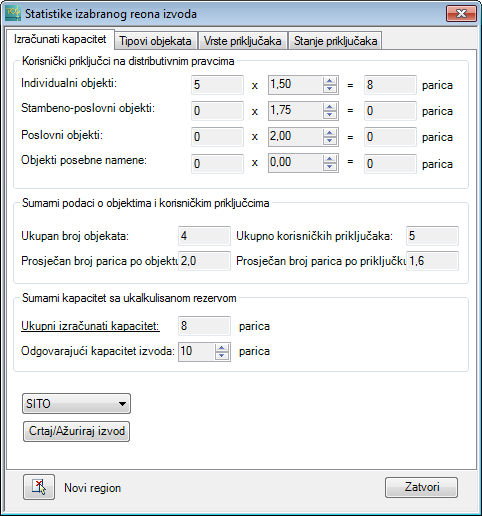

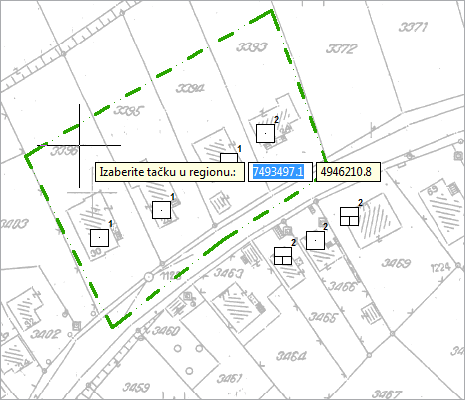

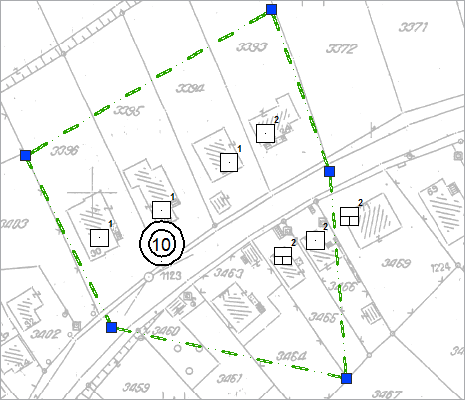

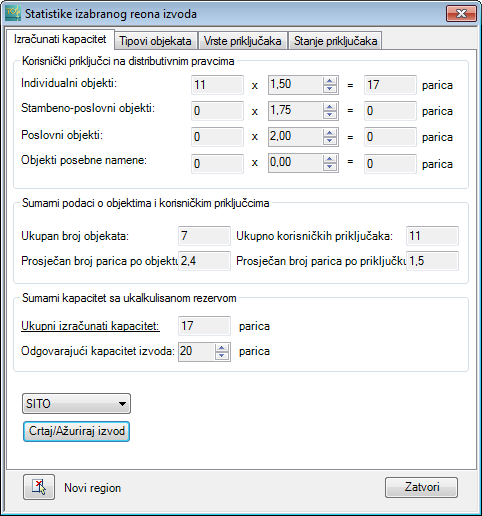

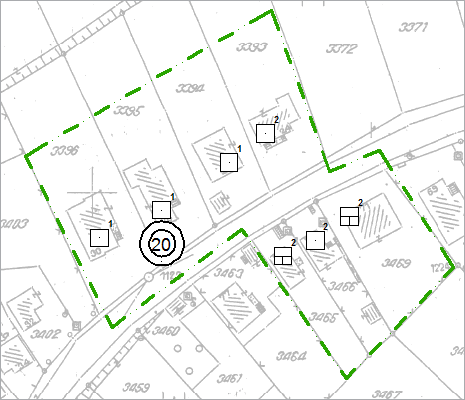

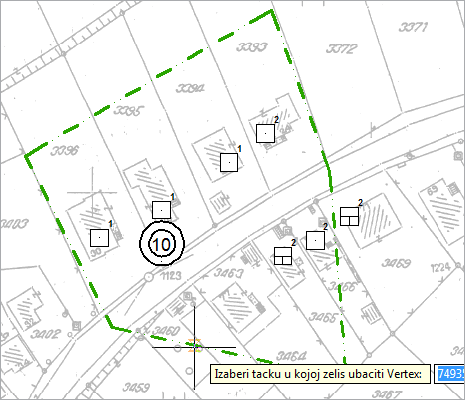

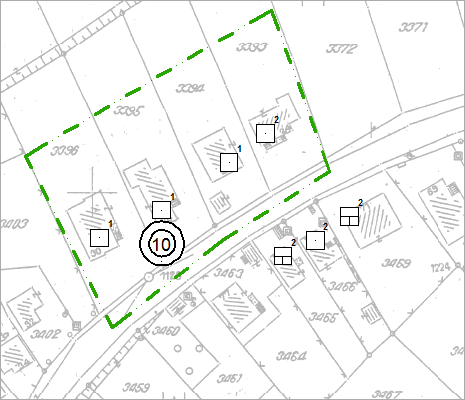

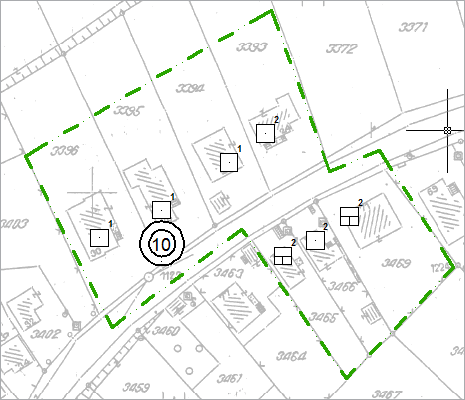

Nakon podjele predmetnog područja na reone (izvoda, kablovskog pravca, TK objekta) pristupamo optimizaciji istih. Nakon pokretanja komande „Kapacitet reona izvoda“ kliknemo unutar željenog reona izvoda, nakon čega dobijamo statistički pregled kapaciteta izvoda, tipova objekata i vrsti korisničkih priključaka. Izmjene minimalno potrebnog kapaciteta izvoda, vrednosti rezervi za pojedine tipove objekata moguće je uraditi direktno. Takođe, omogućeno je crtanje izvoda sa izabranim kapacitetom, nakon pokretanja opcije od nas se traži da pokažemo lokaciju za crtanje izvoda. Ako je potrebno područje reona izvoda fizički korigovati (smanjiti ili povećati) to ćemo uraditi na situacionom planu promjenom obuhvata.





Slika 1


Slika 2


Slika 3


Slika 4


Slika 5


Slika 6


Slika 7


Slika 8


Slika 9


Slika 10


Slika 11


Slika 12


Slika 13


Slika 14


Slika 15


Slika 16
